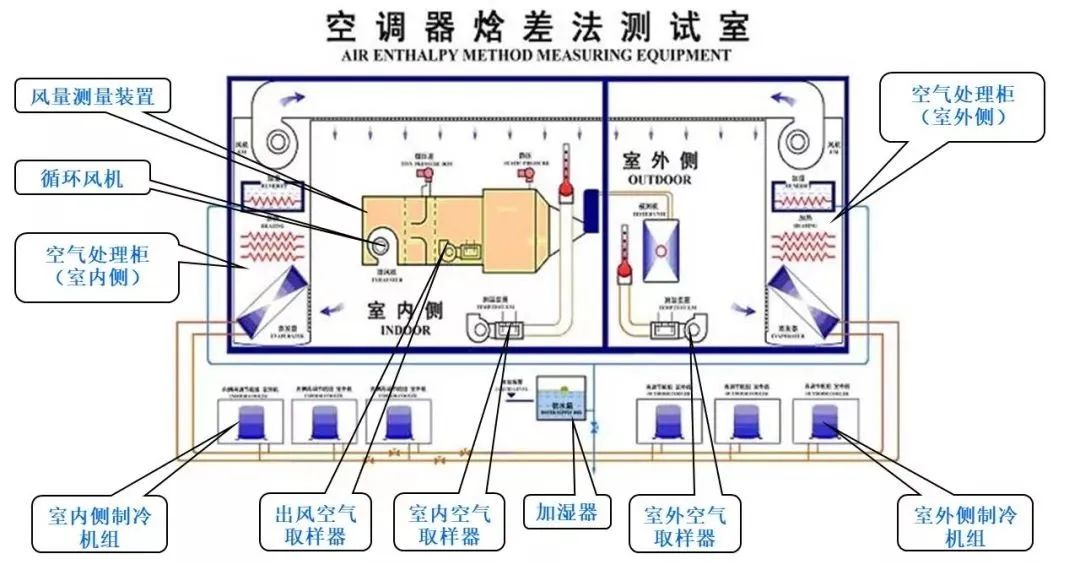

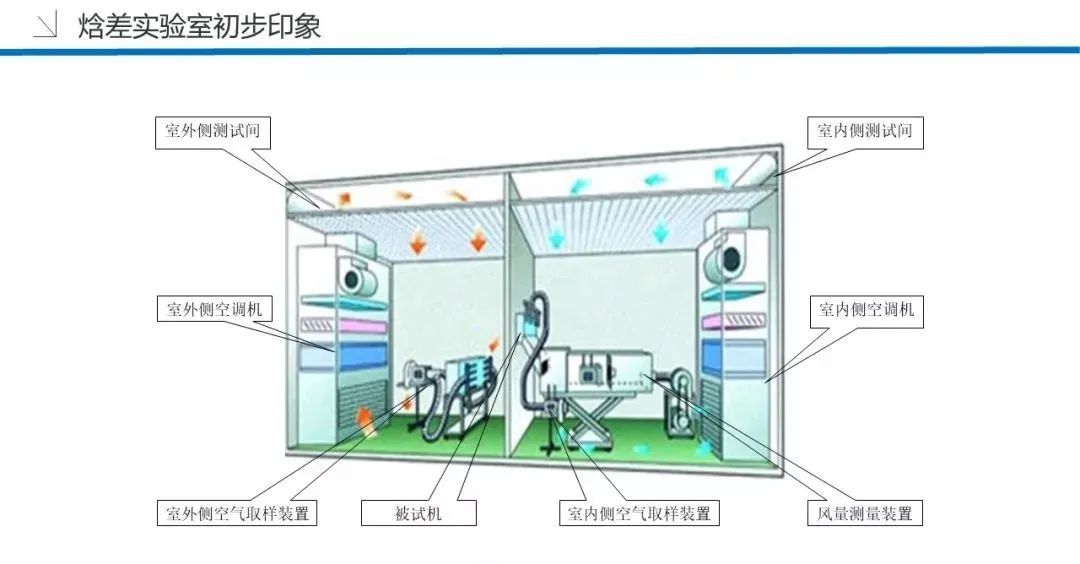

一、焓差实验室结构组成（实物图）

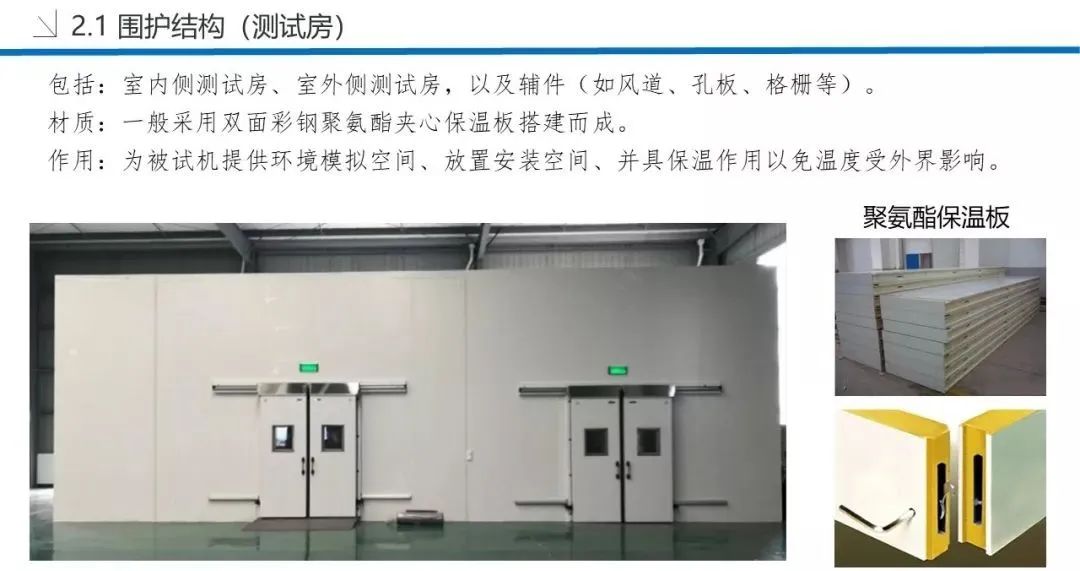

a.外围保温结构

试验室外围保温结构作用是在空间上进行分隔，将焓差试验室分成室内侧环境室、室外侧环境室相对独立的空间，从而确保试验室在室内侧和室外侧房间，能够分别建立起符合测试要求并相对稳定的人工模拟环境，不受外围空间的干扰。隔阻试验室内部空间与外部环境之间以及室内侧与室外侧之间的热传递，减少冷热量的损失，降低调节环境温度的能耗，要具有明显的保温节能效果。

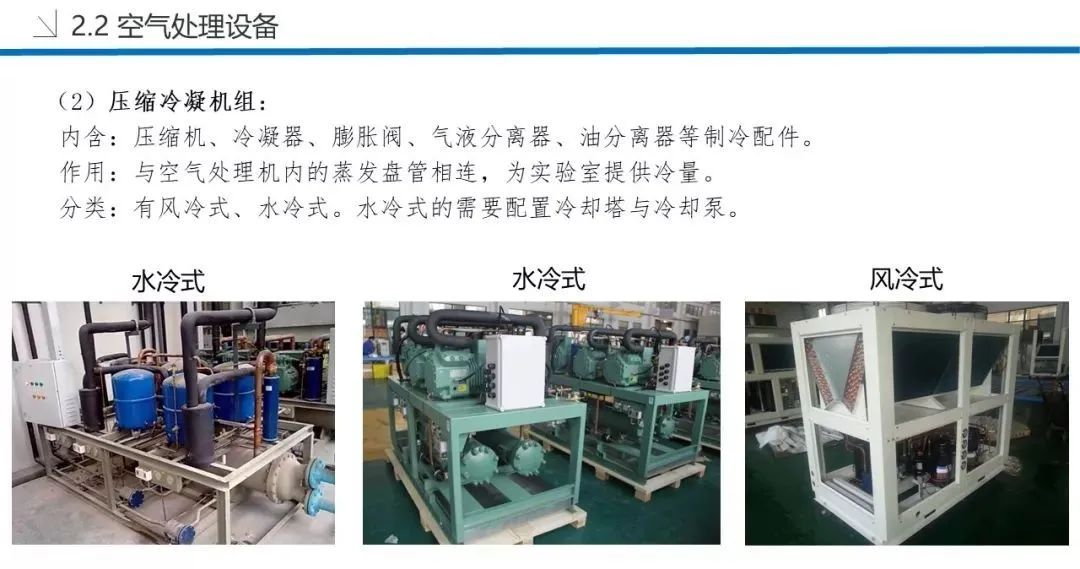

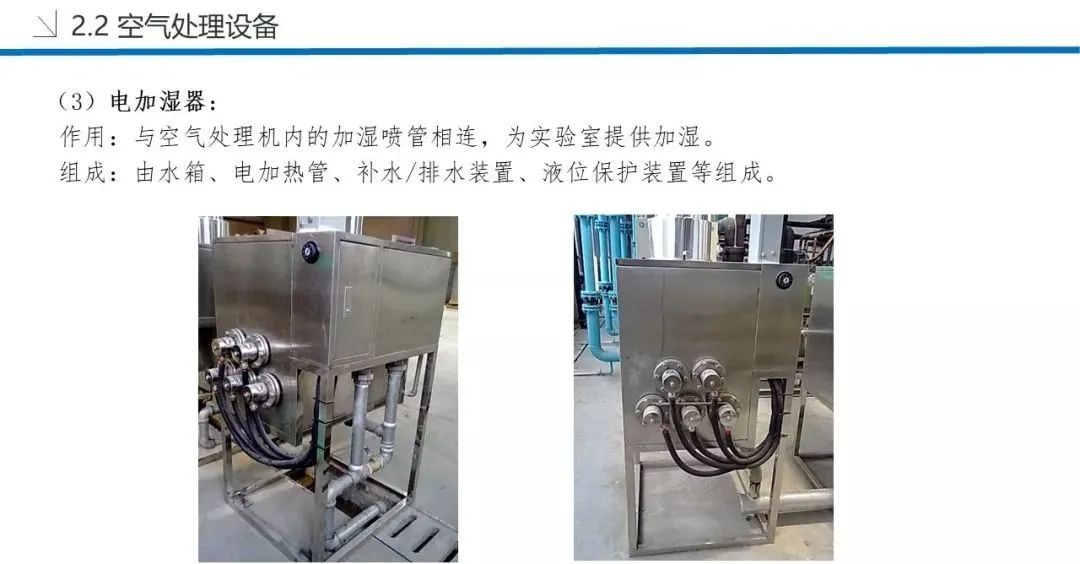

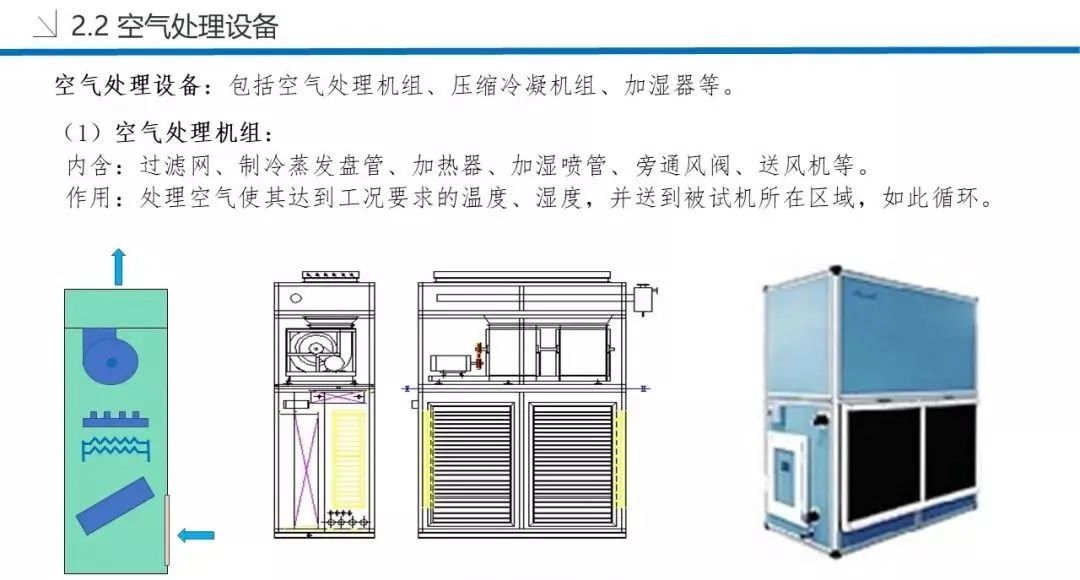

b.空气处理机组

空气再调节处理系统主要由空调柜体、风机、加热器、加湿器、制冷系统等组成。其作用是对焓差试验室的室内的空气状态进行调节，达到测试时所需的工况条件。

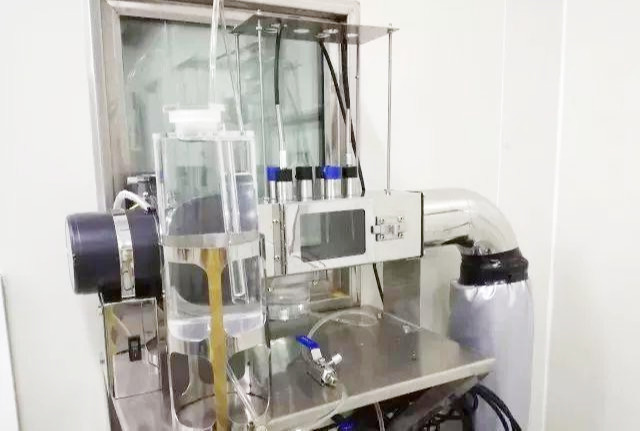

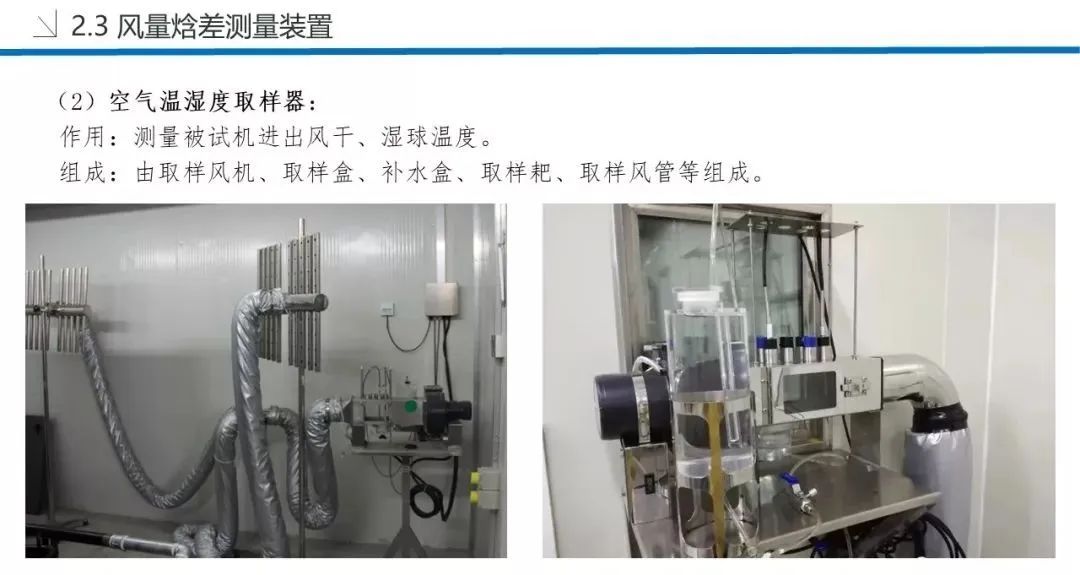

c.温湿度采集装置

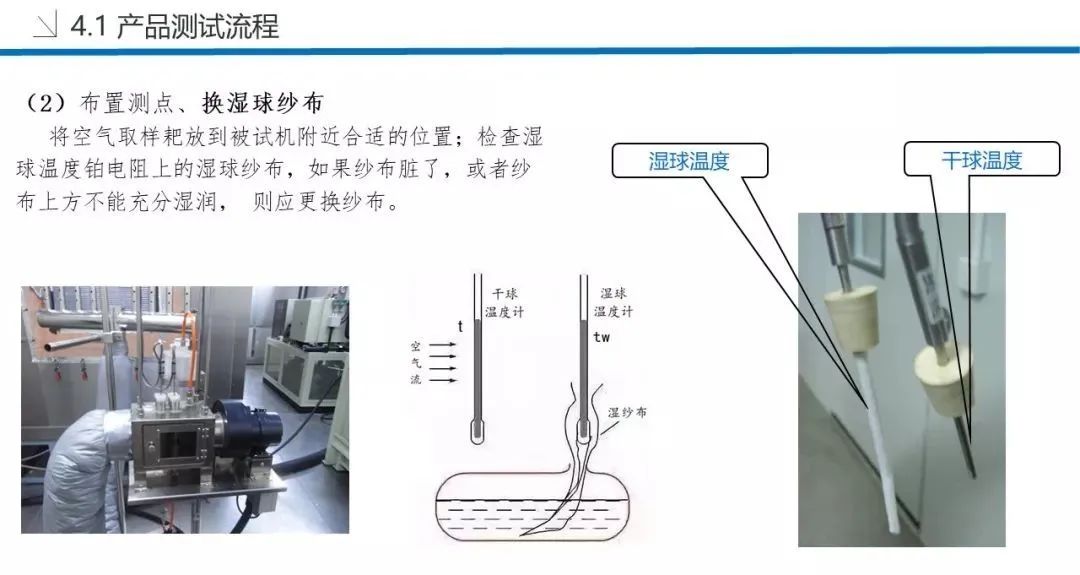

温湿度采样系统主要包括:温度采样器、铂电阻、取样风机、温度变送器、温度控制仪表及计算机测量系统等。其作用是采集室内干、湿球温度，室外干、湿球温度，出风干、湿球温度，是焓差法测试基本参量。

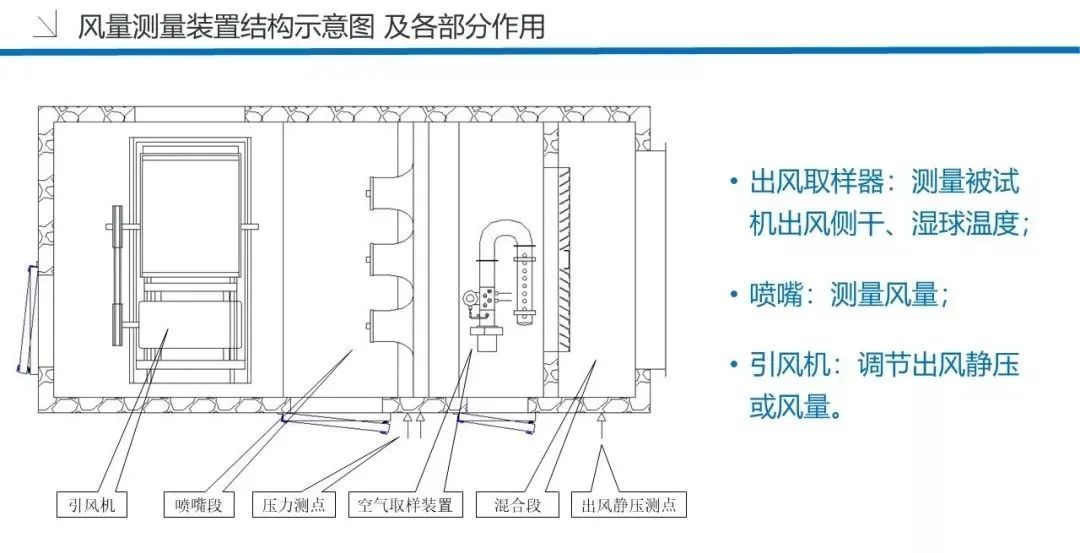

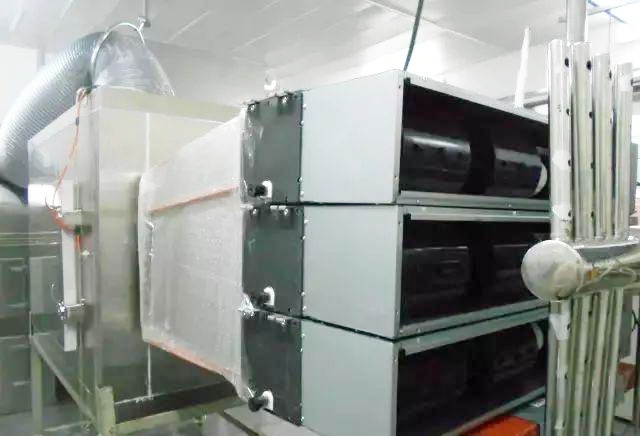

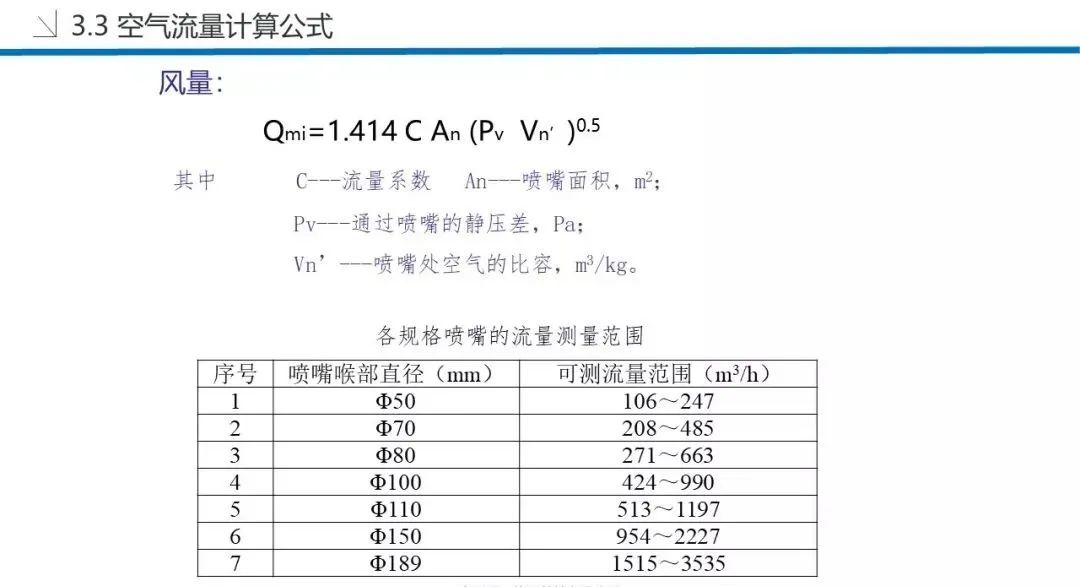

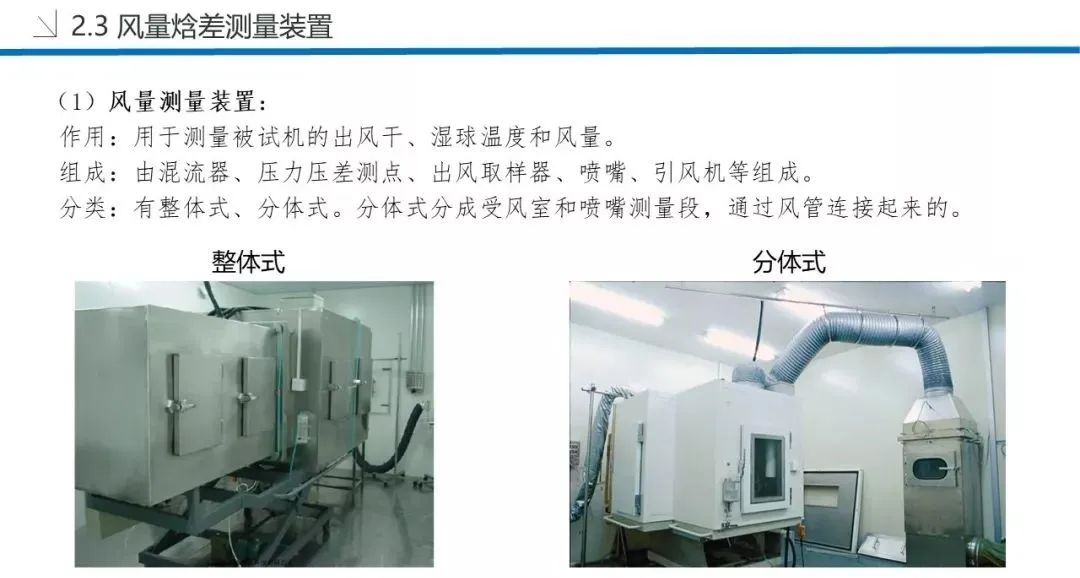

d.空气流量测量装置

风量测量装置由进风室、喷嘴、排风室、排风机、压力变送器、变频器、静压控制仪表、连接软管及计算机测量系统等组成。其作用是测量被试机组的空气流量，同样是焓差法测试的基本参量。

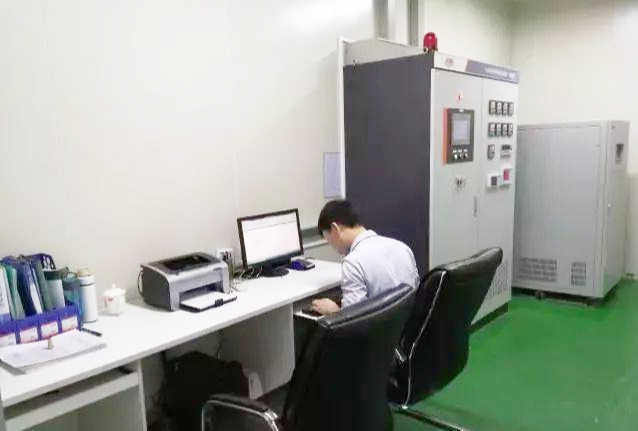

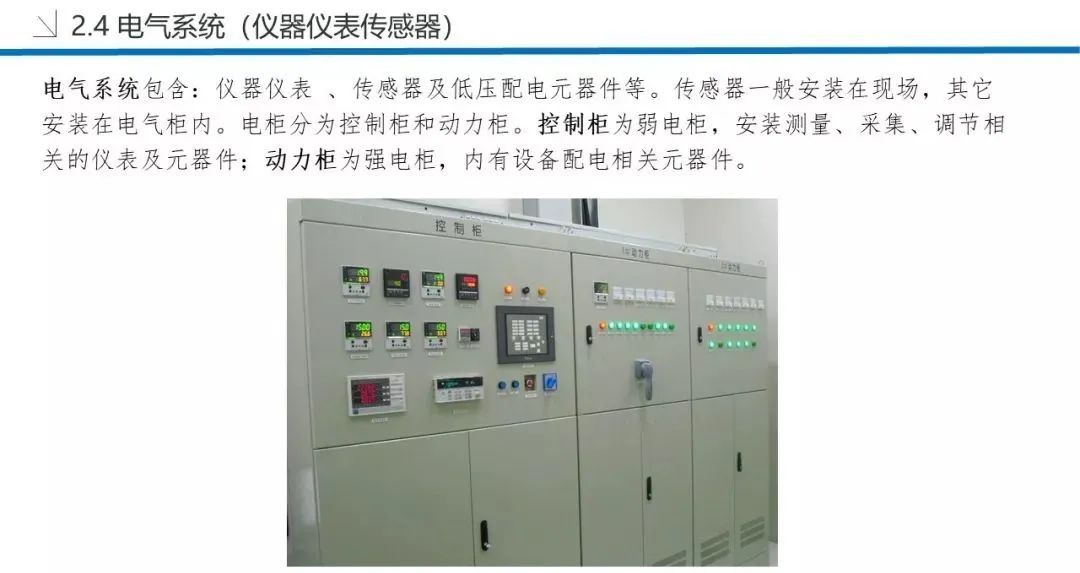

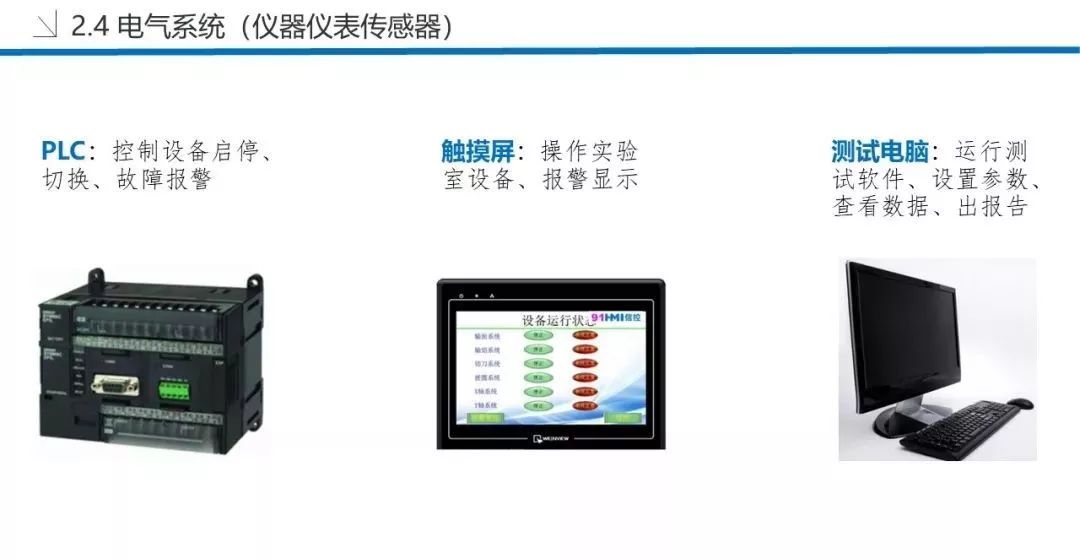

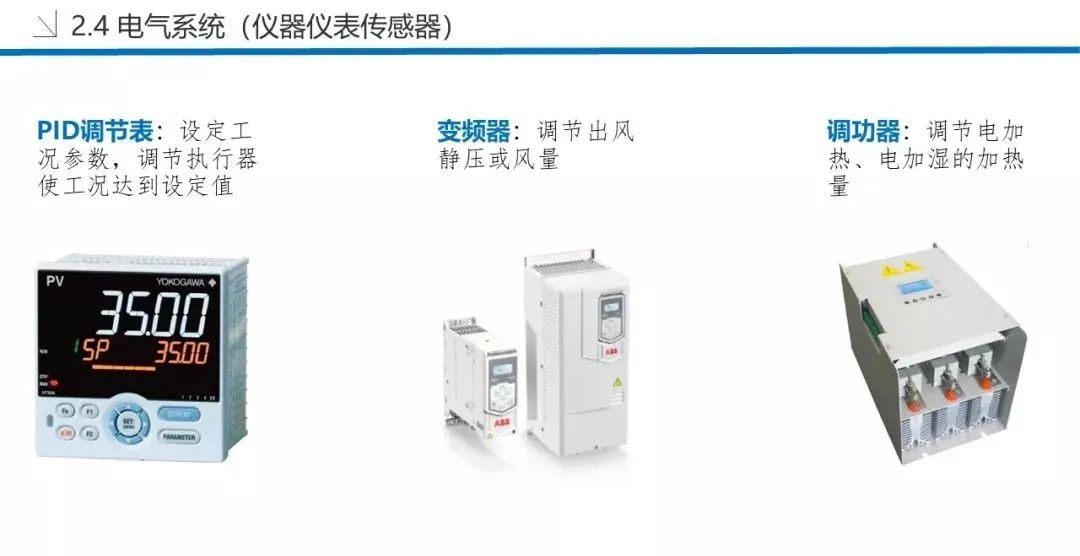

e.测试控制系统

控制系统为用户提供一个方便的测量控制操作平台，它由各种测控仪表、变送器、计算机、开关、指示灯等组成。主要作用是焓差试验室运转控制中心，确保试验室正常运转。

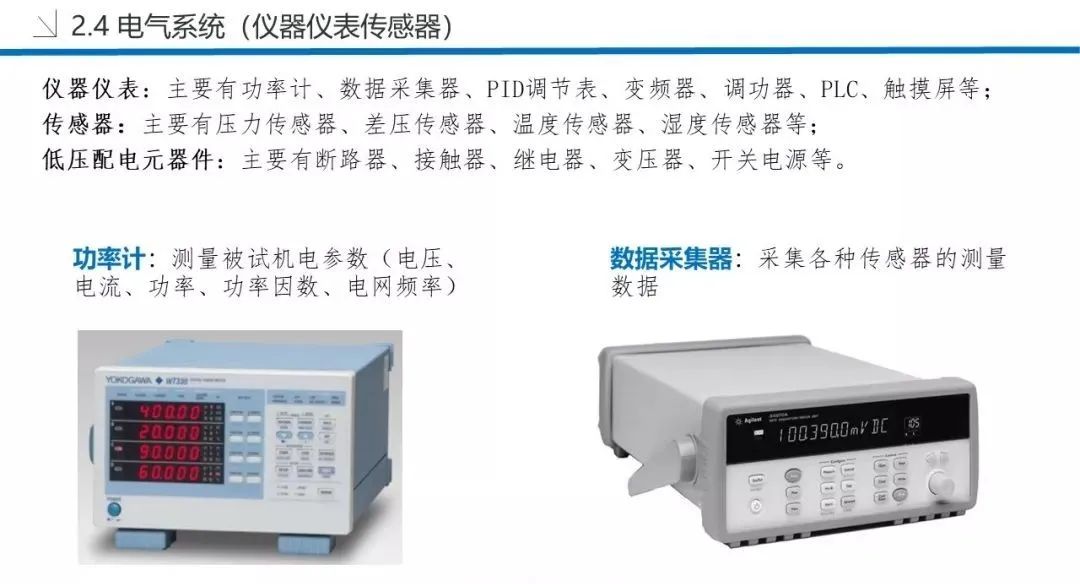

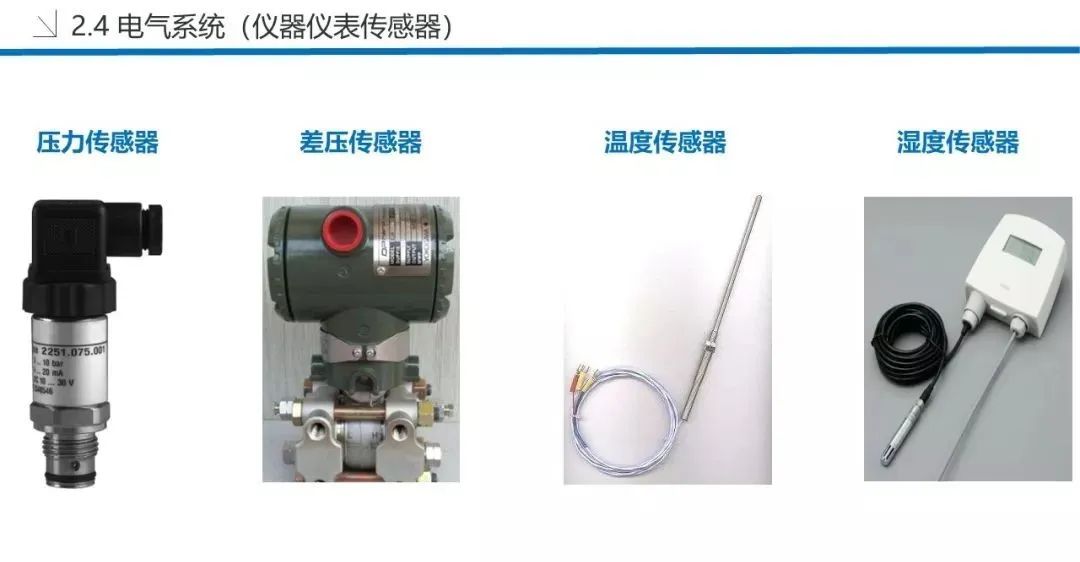

f.测量数据采集系统

测量数据采集系统是采集焓差法测试基本参量的系统，将各种传感器的电参量、转换成数字量，主要包含：功率计、压力变送器、温度传感器等。

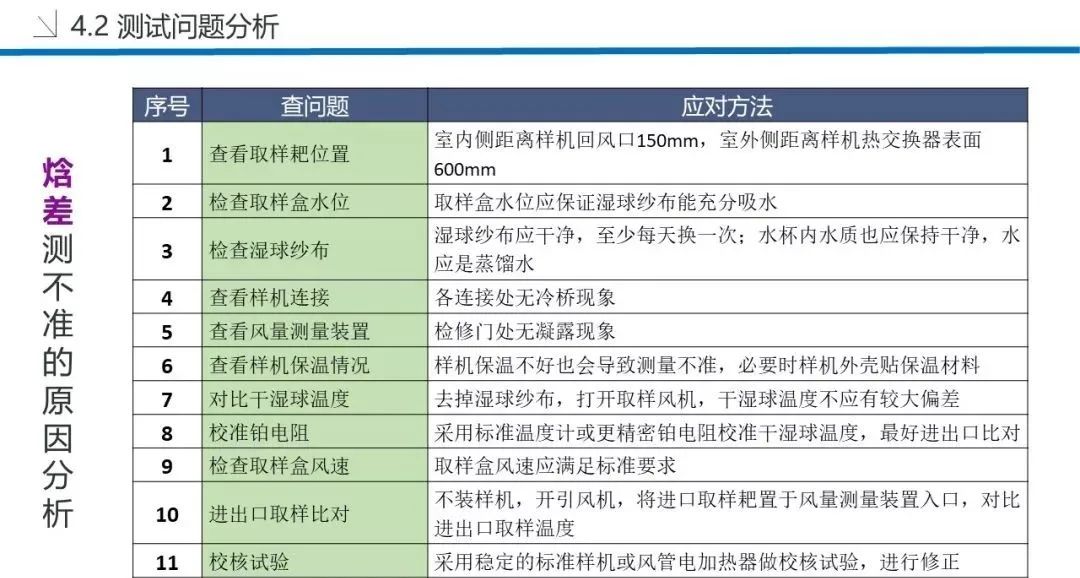

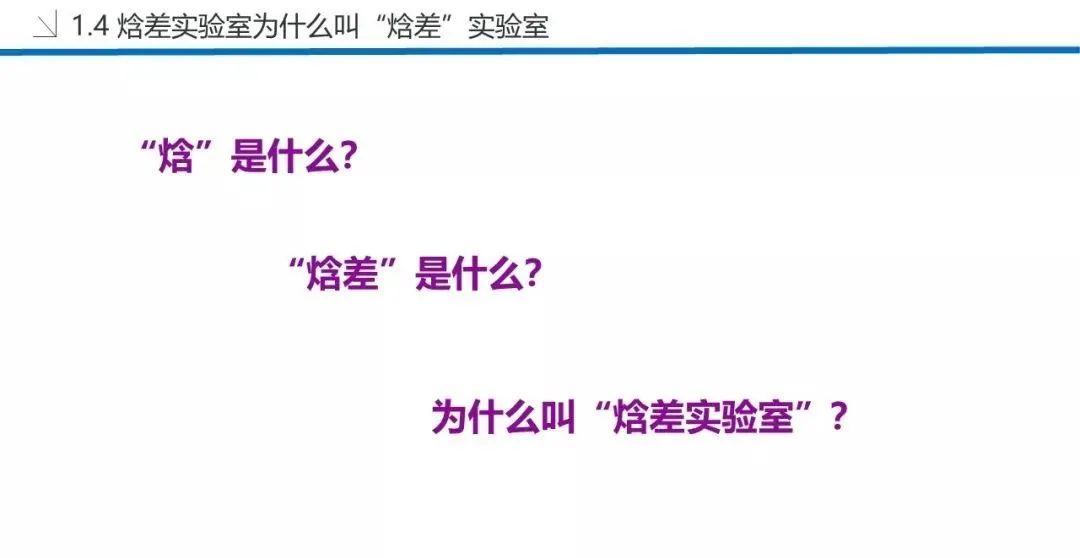

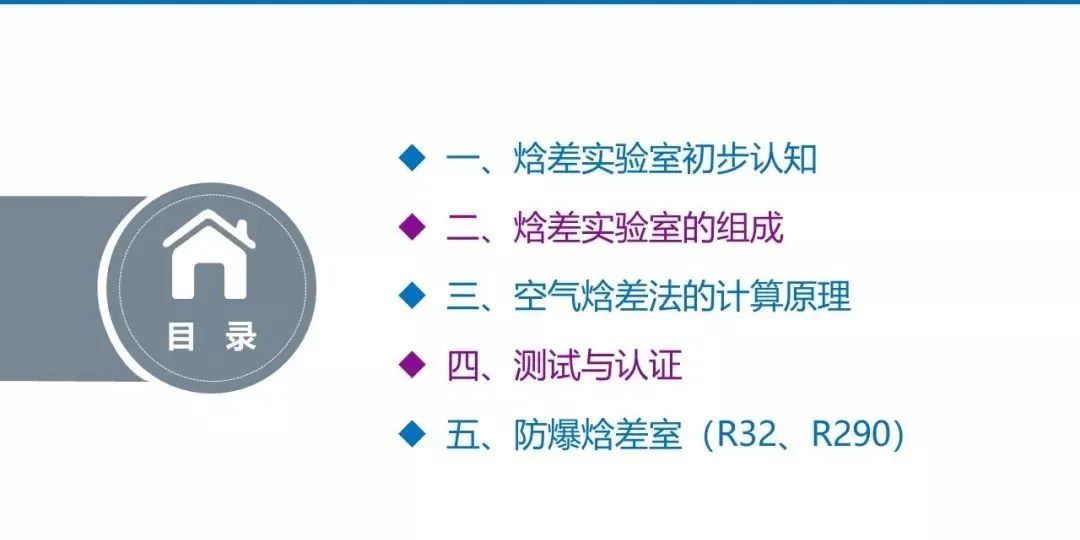

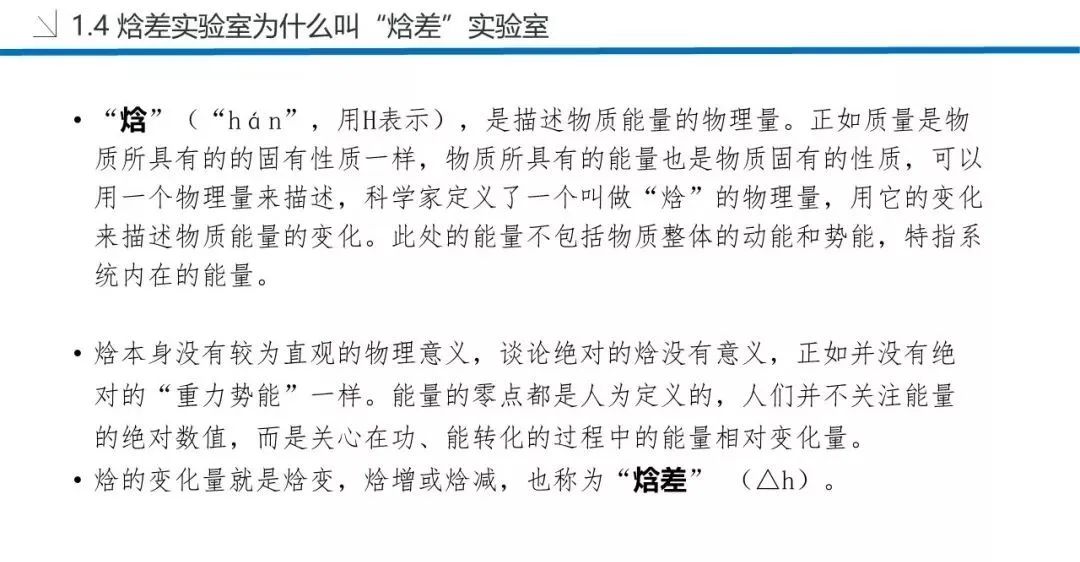

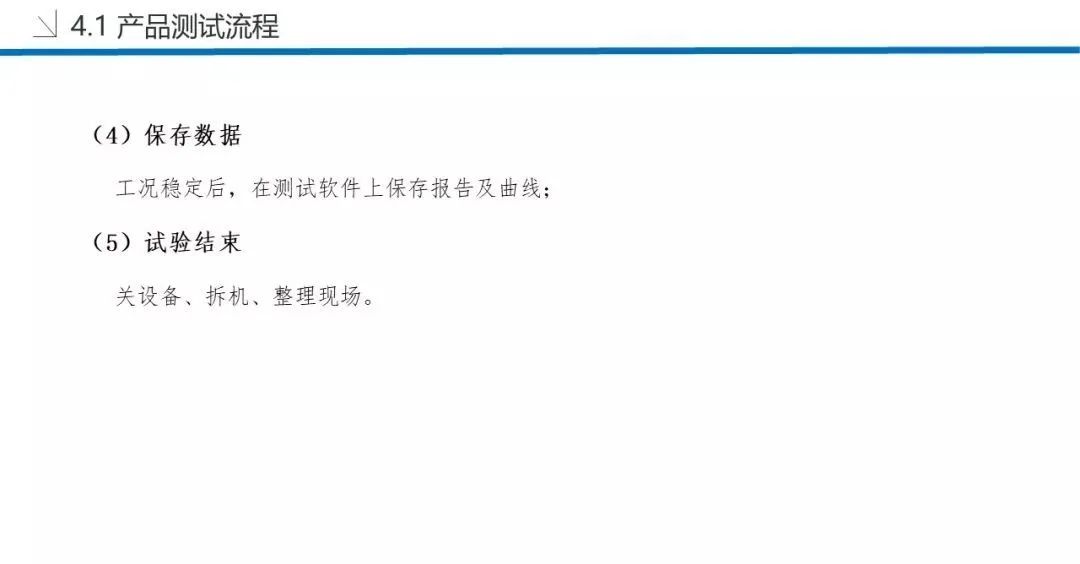

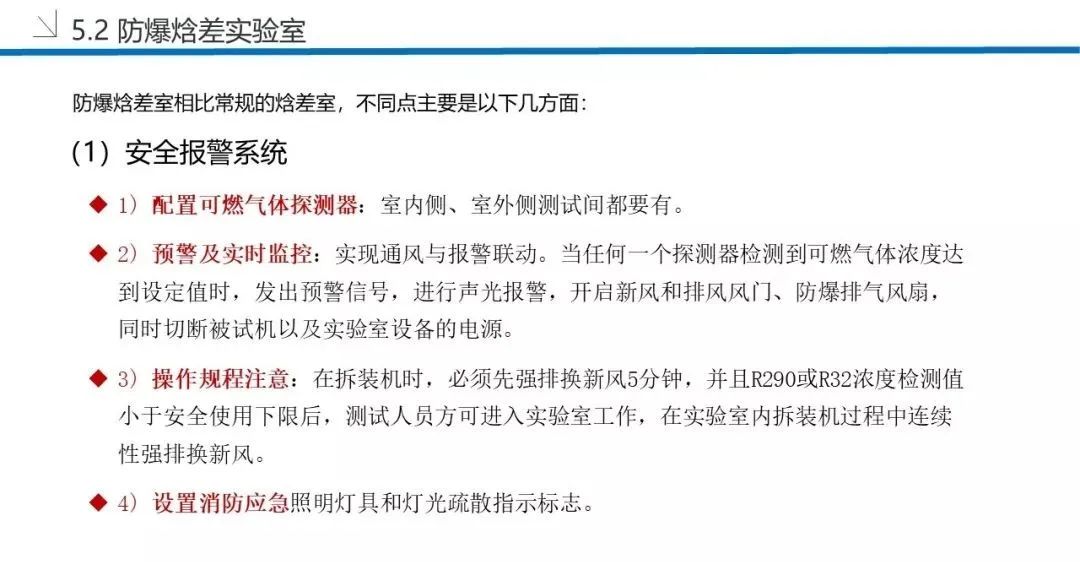

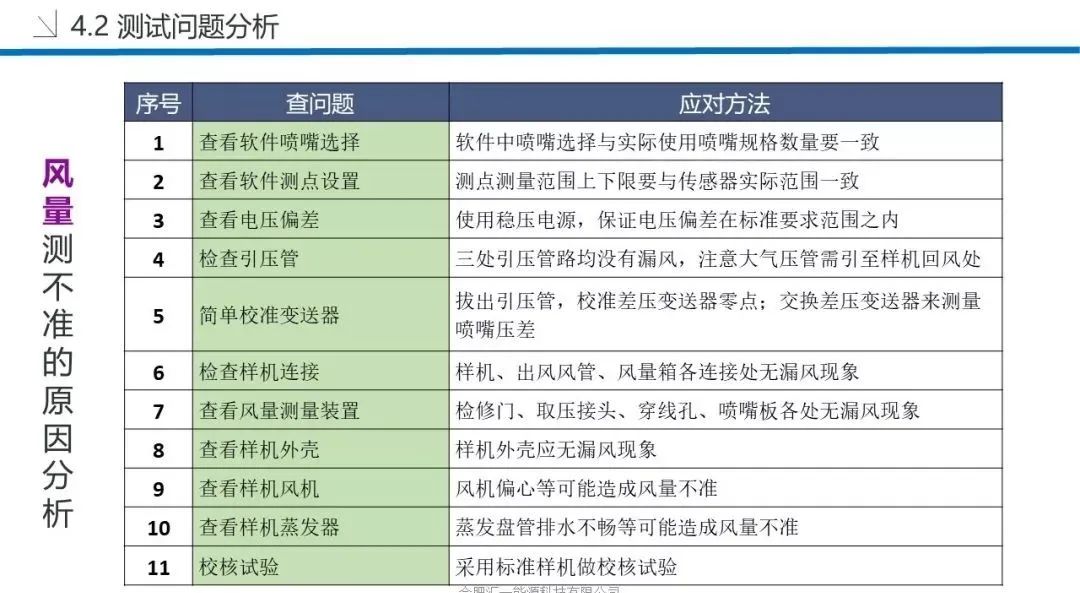

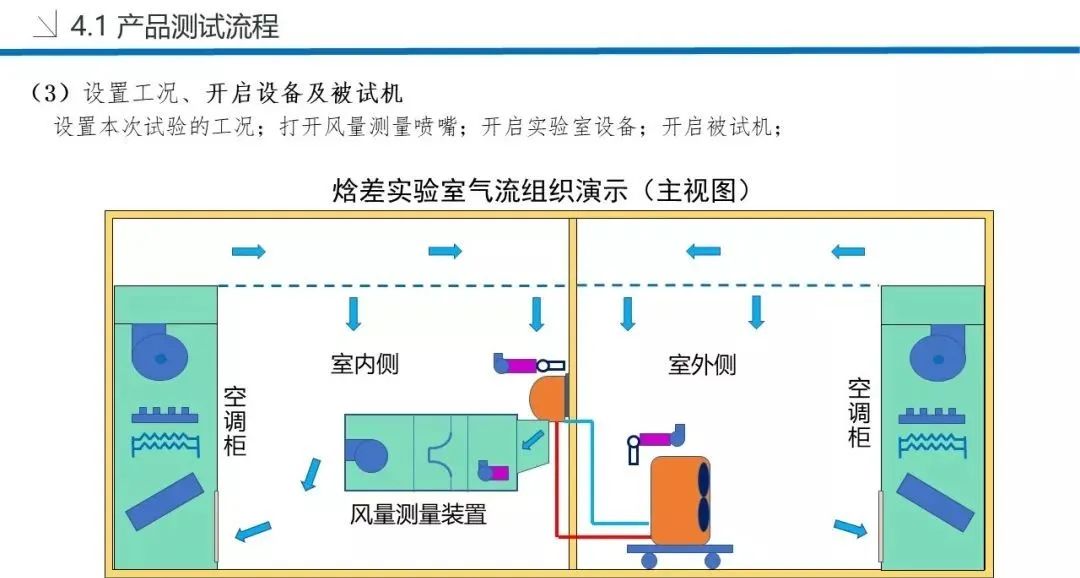

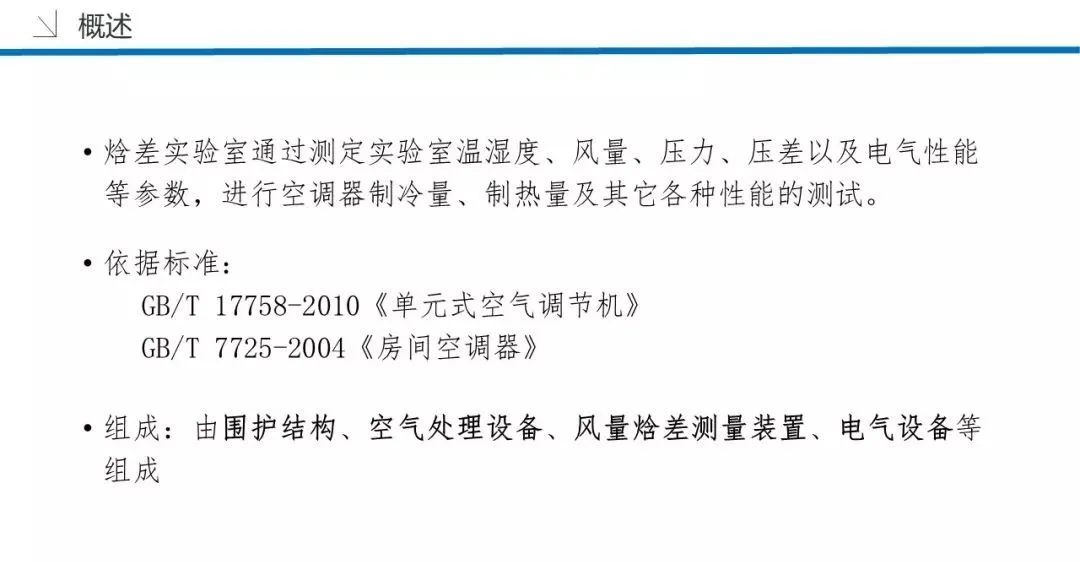

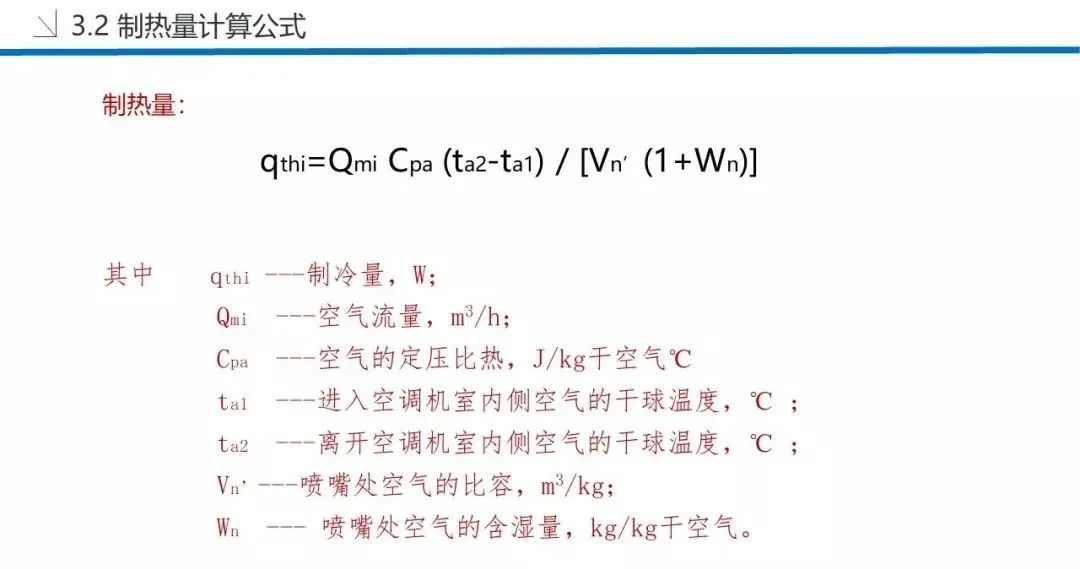

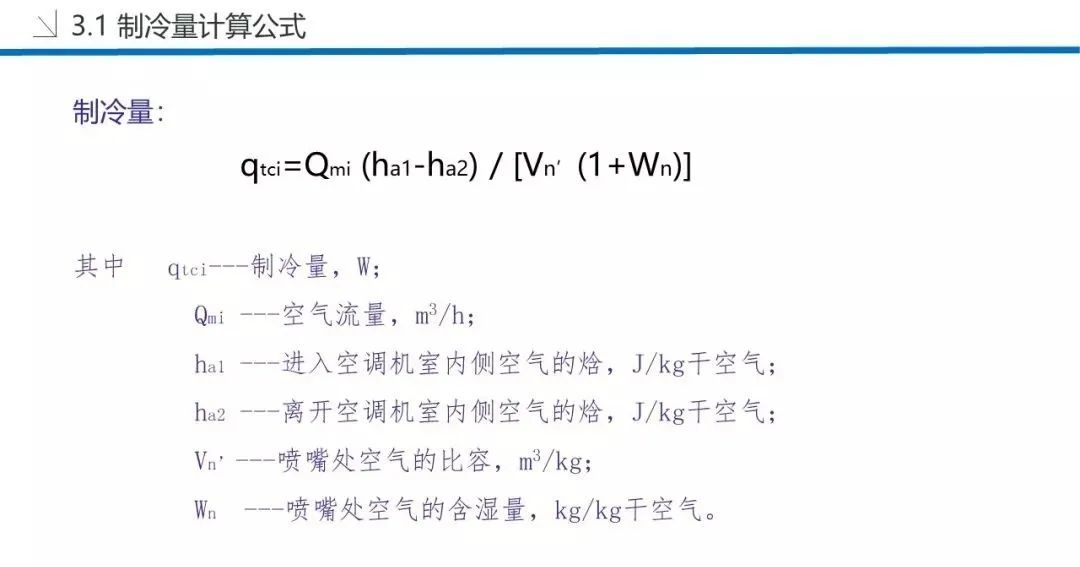

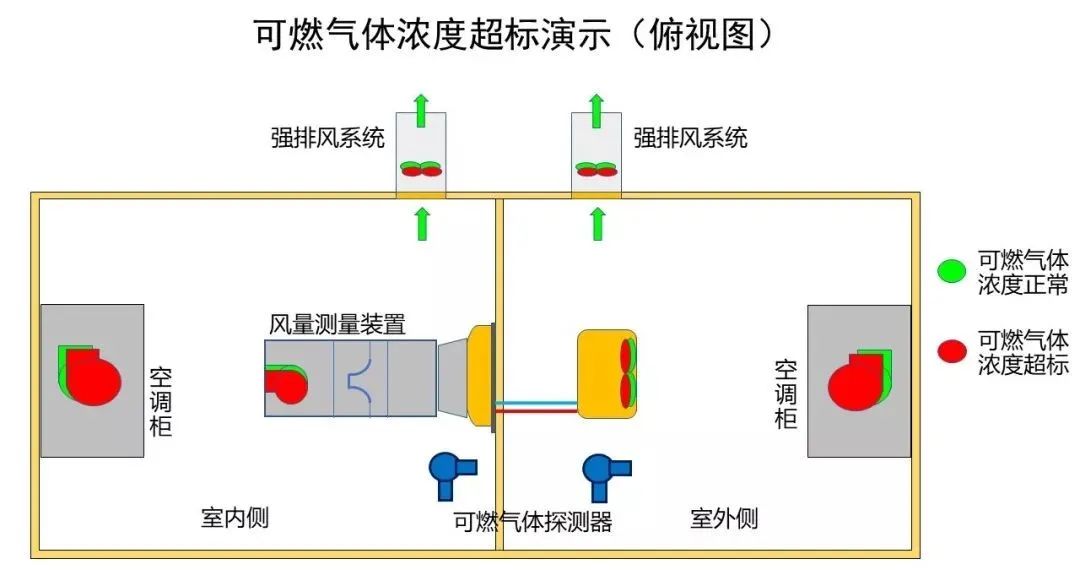

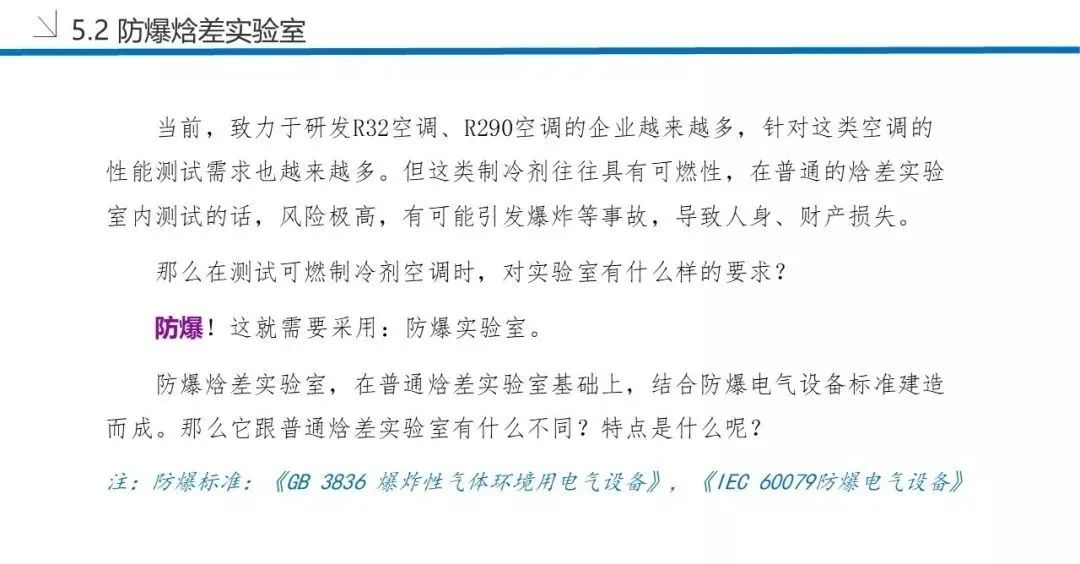

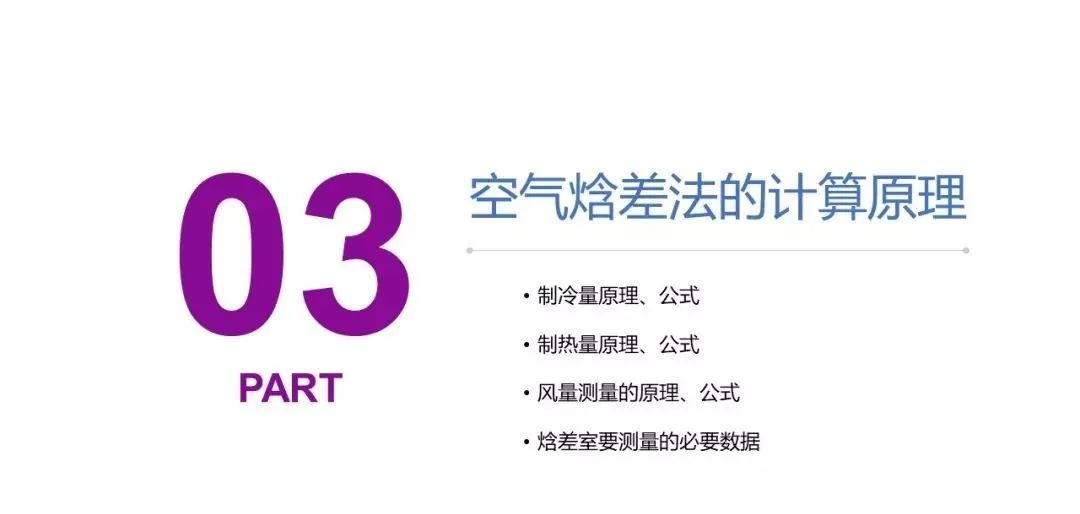

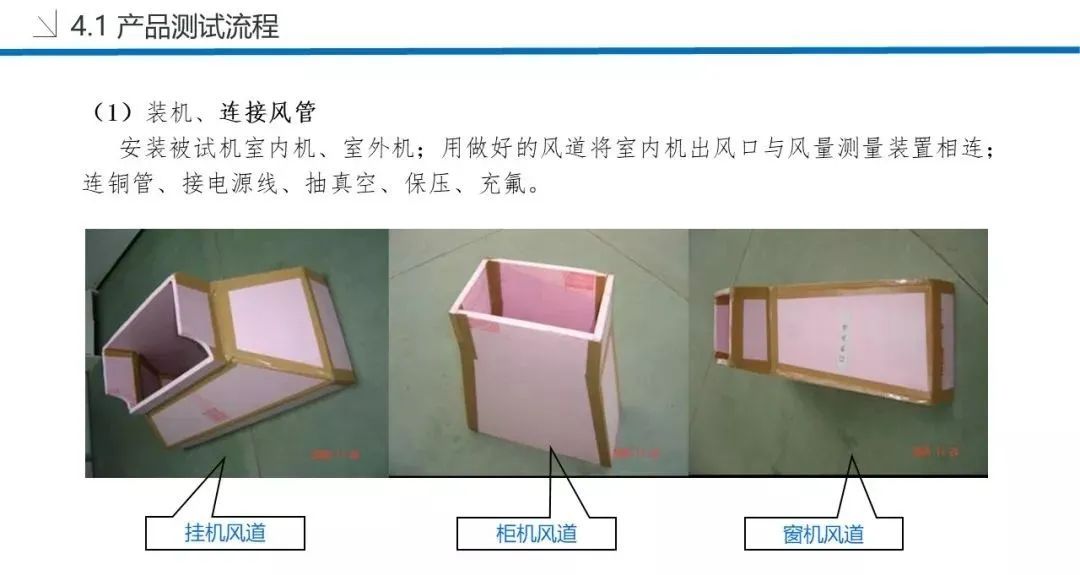

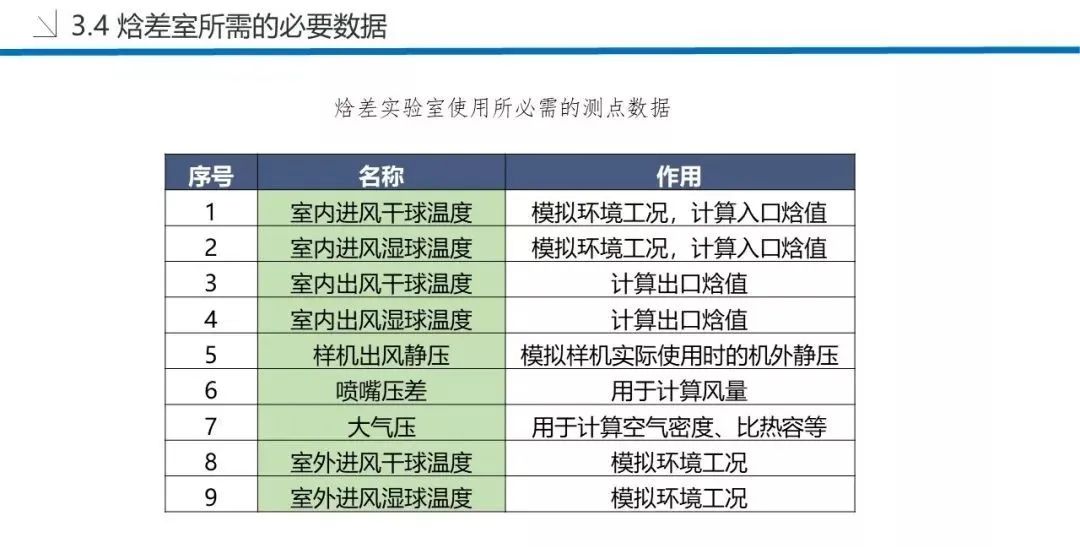

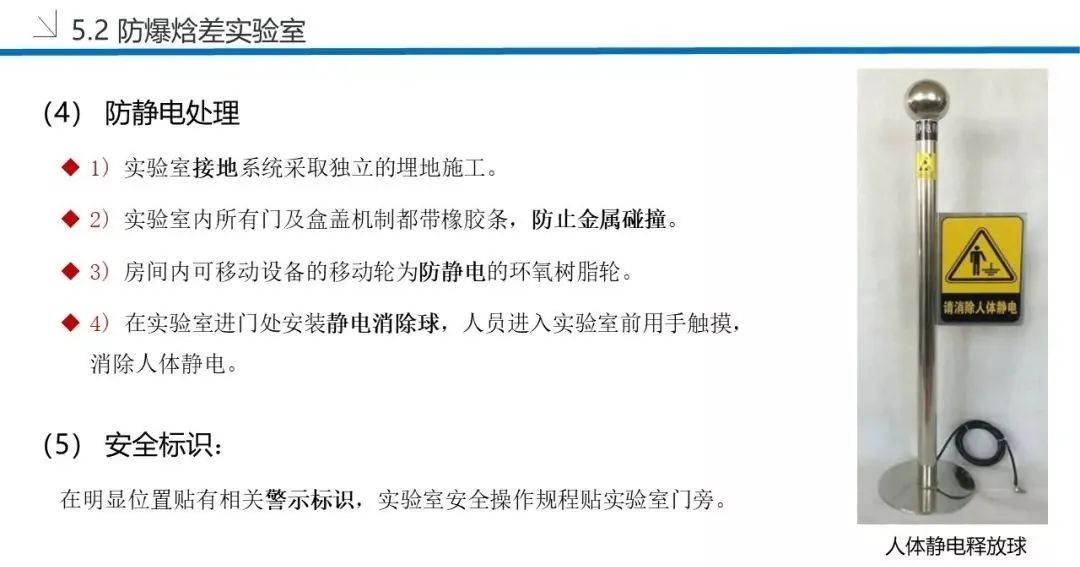

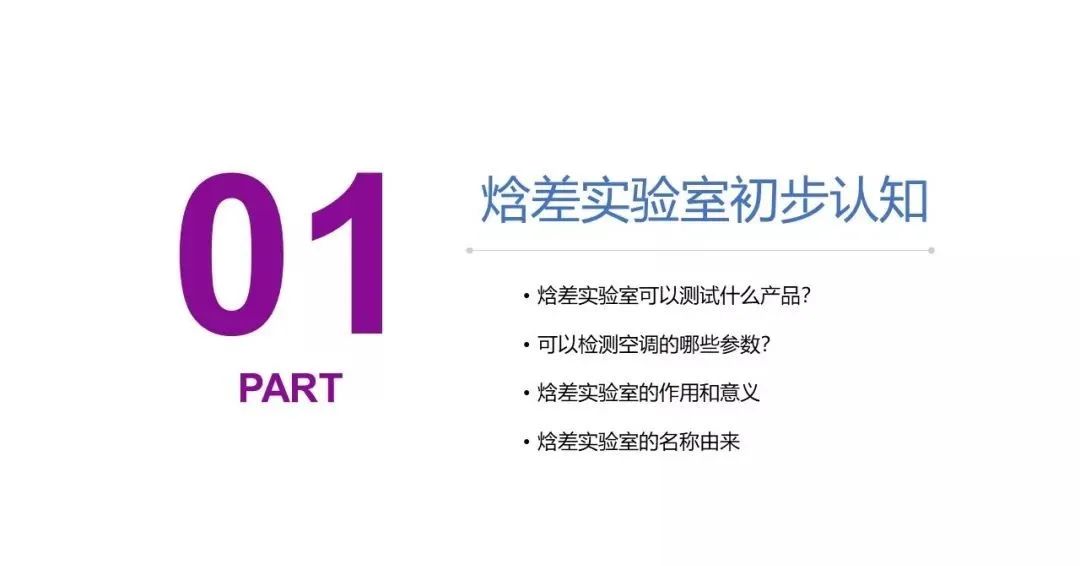

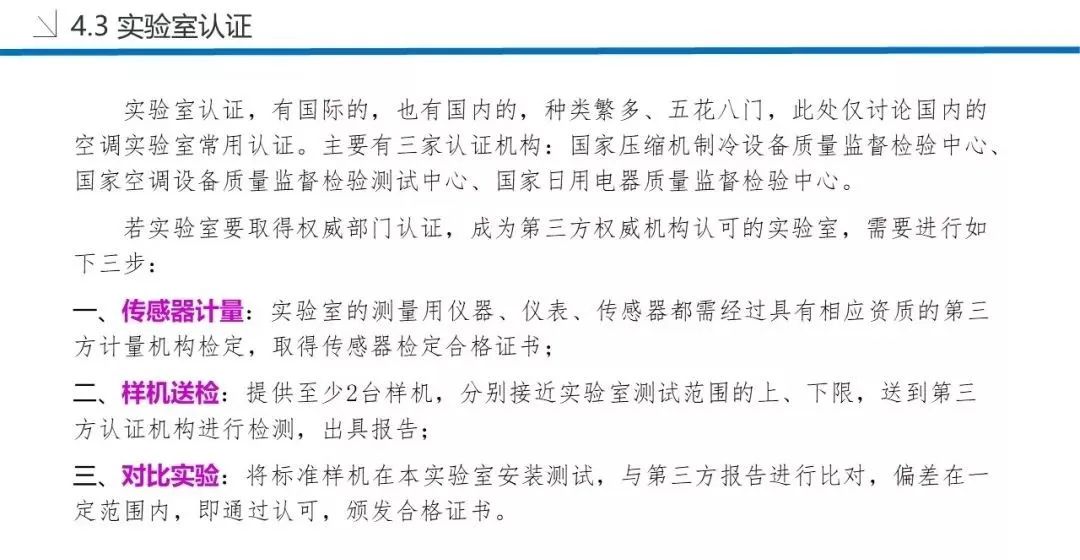

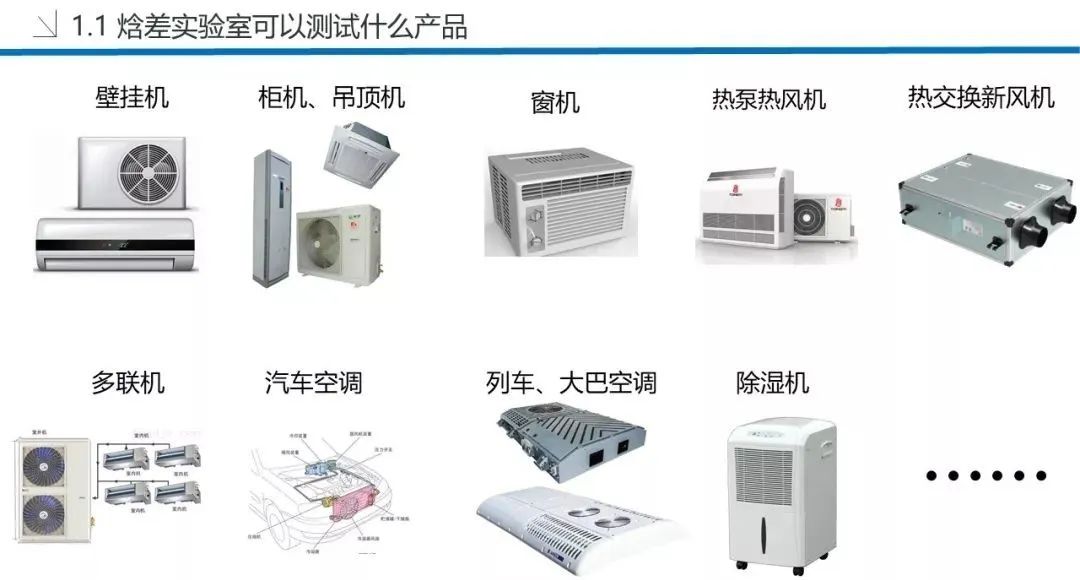

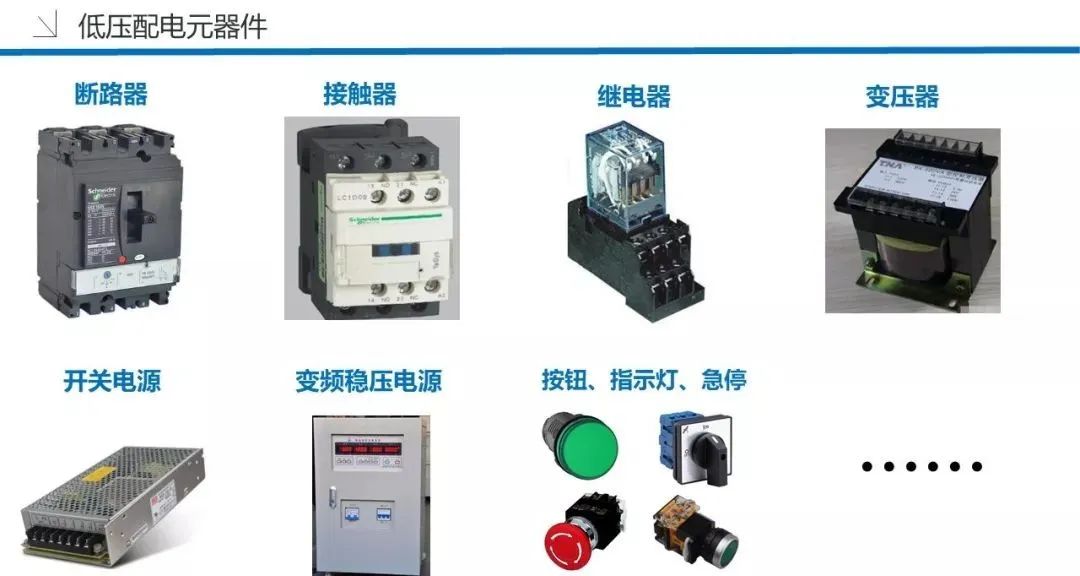

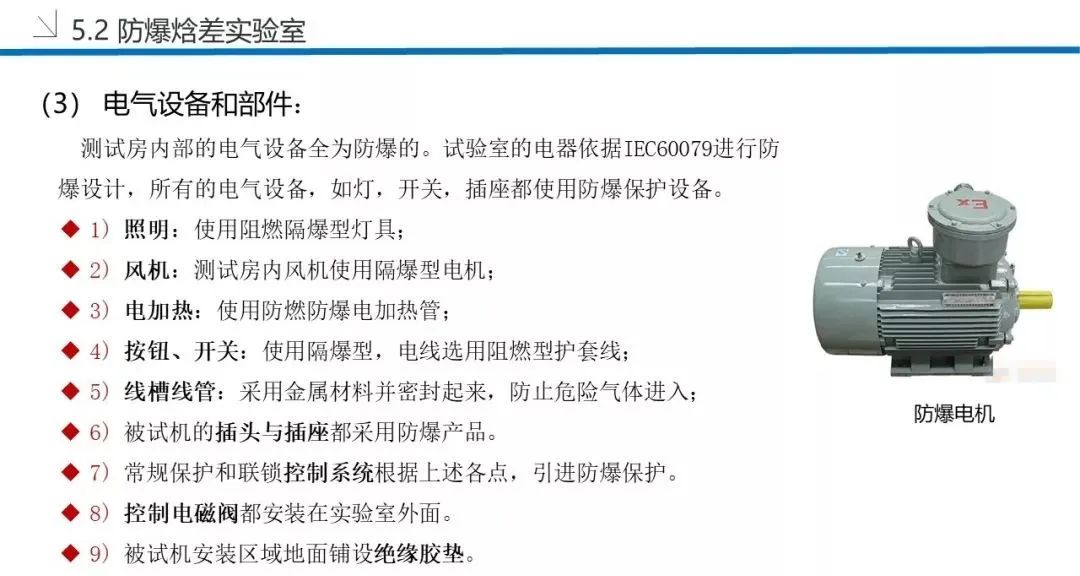

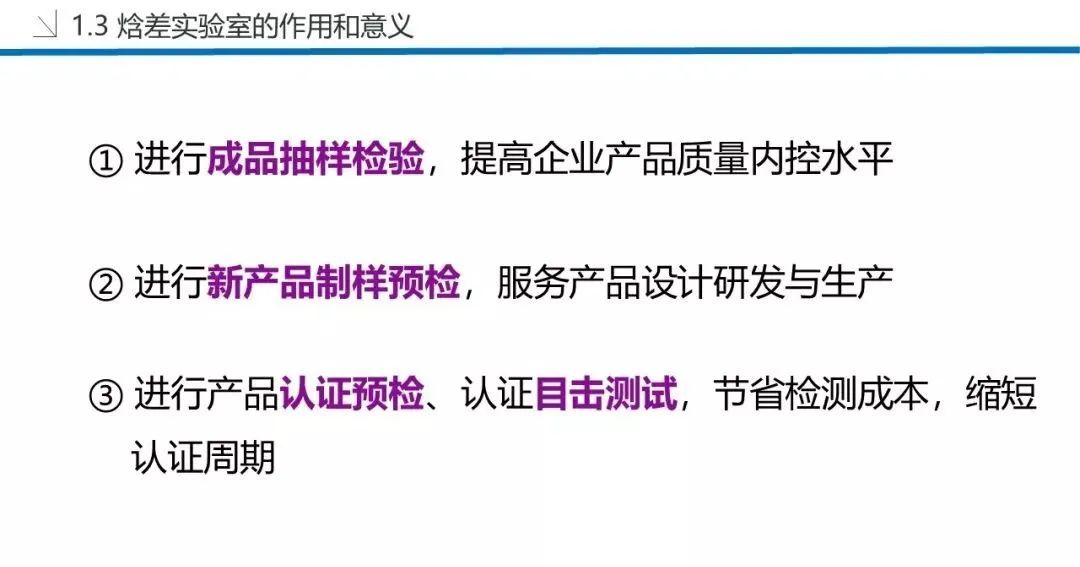

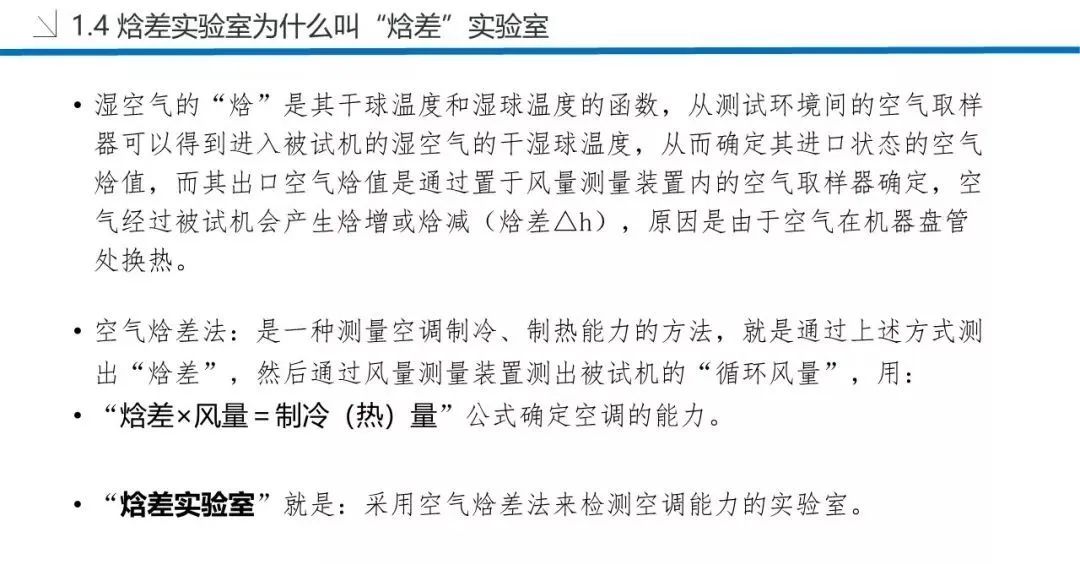

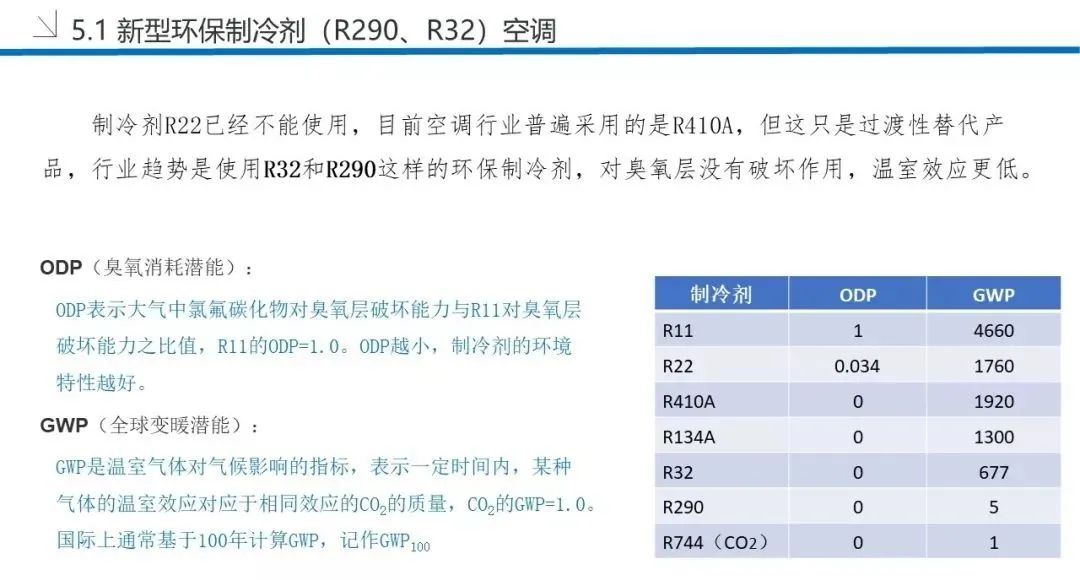

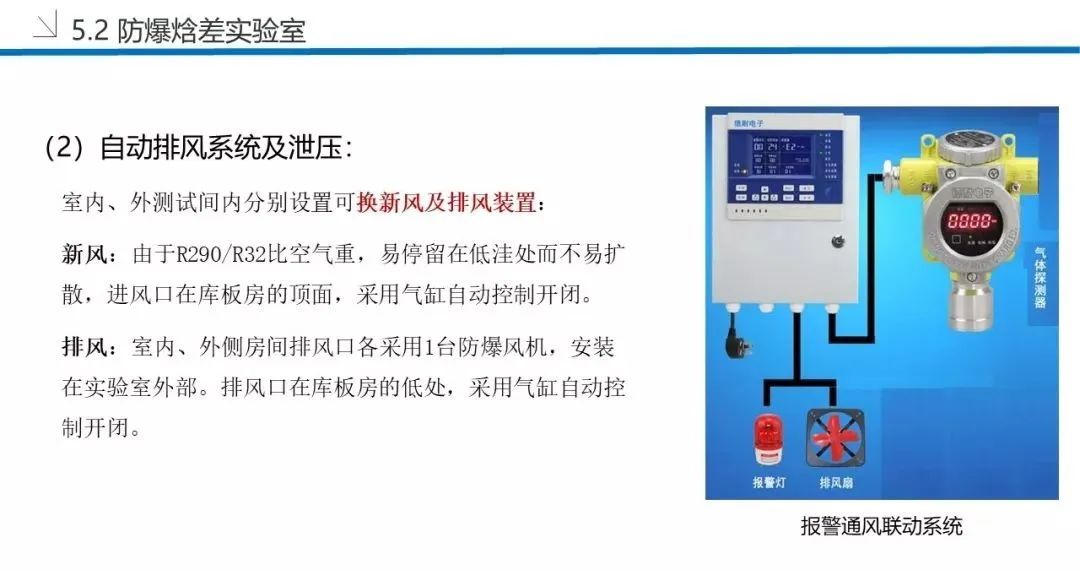

二、焓差实验室培训PPT
